证明：本文采算科技西宾了XRD分析晶体障碍的旨趣与措施，发扬了点、线、面、体类晶体障碍怎样通过晶格畸变和联系衍射域尺寸变化影响XRD图谱，阐扬为衍射峰宽化、强度变化、位移和畸变。著述还先容了怎样通过XRD定量关联障碍密度，并结合HRTEM、XPS、拉曼光谱等时间联用，全面表征晶体障碍。

晶体障碍怎样影响XRD图谱？

什么是晶体障碍？

无缺的晶体在表面上是由原子在三维空间中无尽周期性枚举组成的。但是，在骨子材料中，这种无缺结构是不存在的。任何偏离理思周期性枚举的区域王人被称为晶体障碍。

DOI:10.1039/D2MA01009G

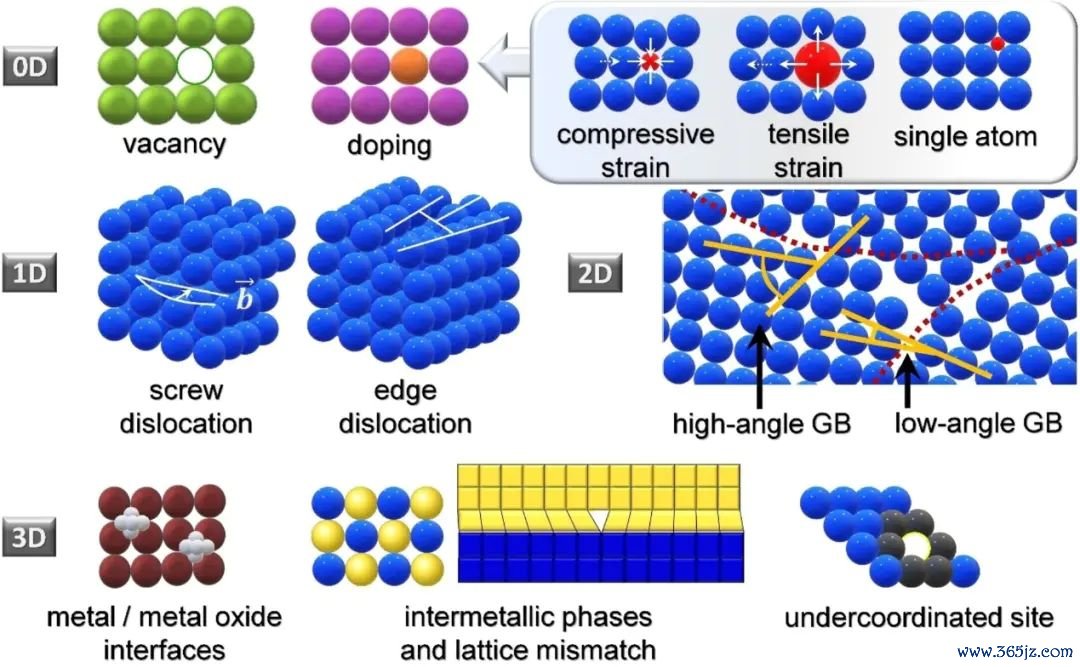

这些障碍证据其几何形态可分为：

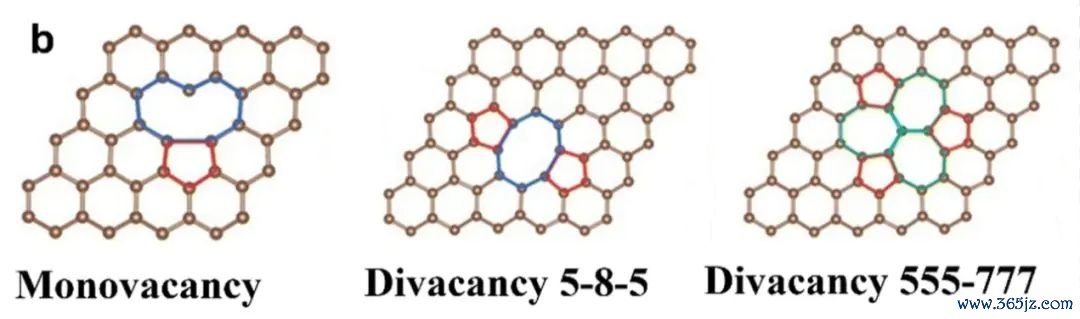

点障碍（0D）：如空位、错误原子、替代原子等。空位暗示在无缺的周期性晶格中移除一个原子，从而在晶体结构中留住一个空位。错误原子暗示在无缺的周期性晶格中的空位孔洞中多出一个原子。

线障碍（1D）：主如果指位错，如刃位错和螺位错。

面障碍（2D）：如堆垛层错、晶界、孪晶界等。

体障碍（3D）：如颗粒中的孔洞和闲隙等。

DOI: 10.1002/tcr.202200070

障碍怎样调动X射线衍射信号？

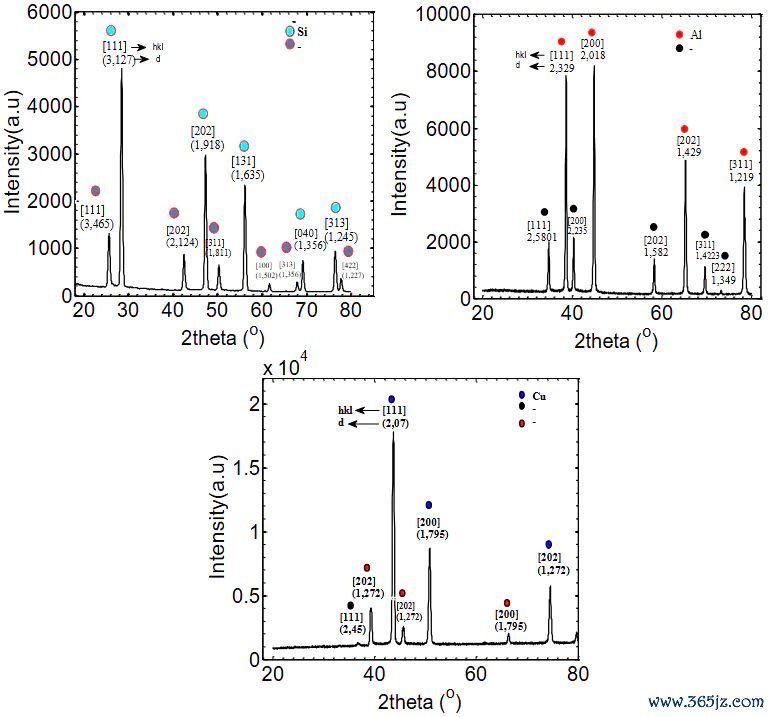

XRD分析障碍的物理基础在于，晶体障碍的存在会糟塌晶格的无缺周期性，从而对X射线的衍射行为产生可不雅测的影响。其中枢旨趣基于布拉格定律（Bragg’s Law）。

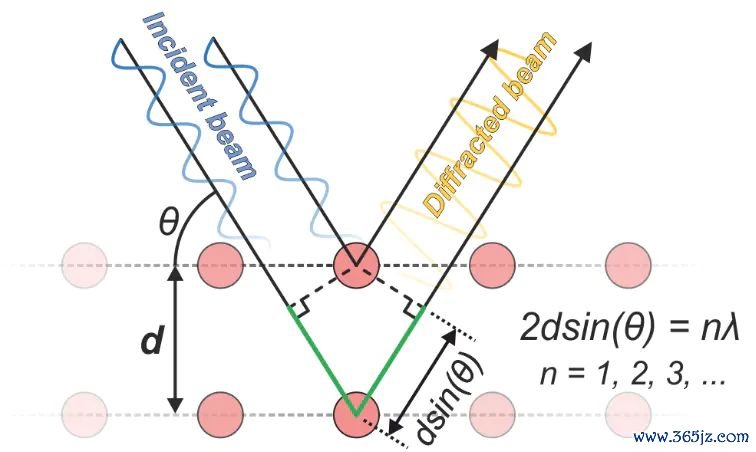

nλ = 2dsinθ

其中，n为衍射级数（往往为1），λ为入射X射线的波长，d为晶体中相互平行的晶面间距，θ为入射X射线与晶面之间的夹角（布拉格角）。

障碍主要通过以下两种方式调动衍射图谱：

引起晶格畸变（微应变）：位错、点障碍等会在其周围产生一个应变场，导致晶格间距d发生局部、非均匀性的变化。这会使得衍射峰的位置发生轻细偏移，而况更显赫地导致衍射峰的展宽。这种由晶格畸变引起的展宽被称为应变宽化。

减小联系衍射域尺寸：晶界、位错墙以及高密度的障碍会打断晶格的结合性，将大的晶粒分割成好多小的、简略骄气联系衍射条目的区域（称为微晶或联系衍射域）。联系衍射域尺寸的减小一样会导致衍射峰的展宽，这被称为尺寸宽化。

怎样从XRD图中看见障碍？

衍射峰宽化分析

1）衍射峰宽化机制

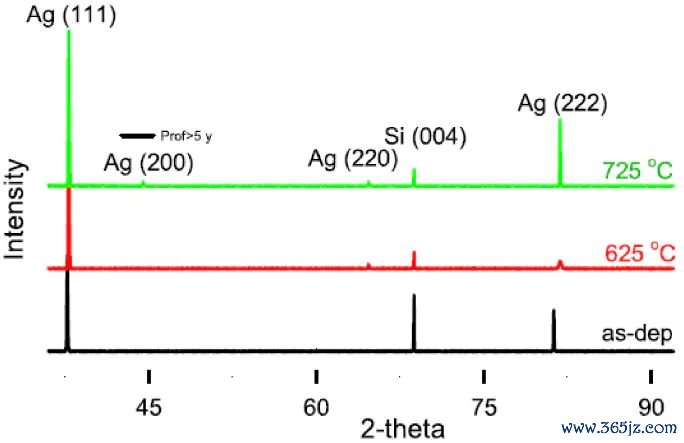

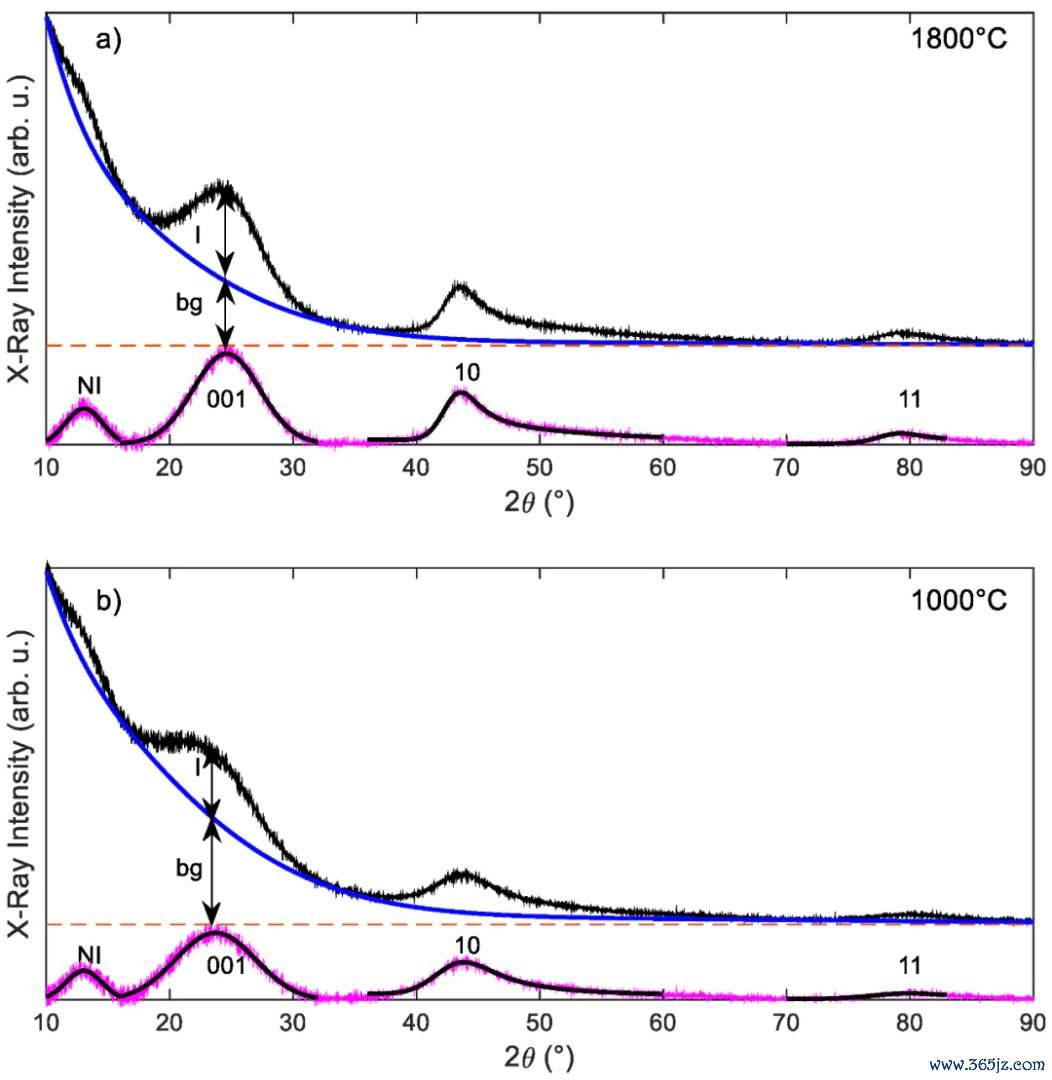

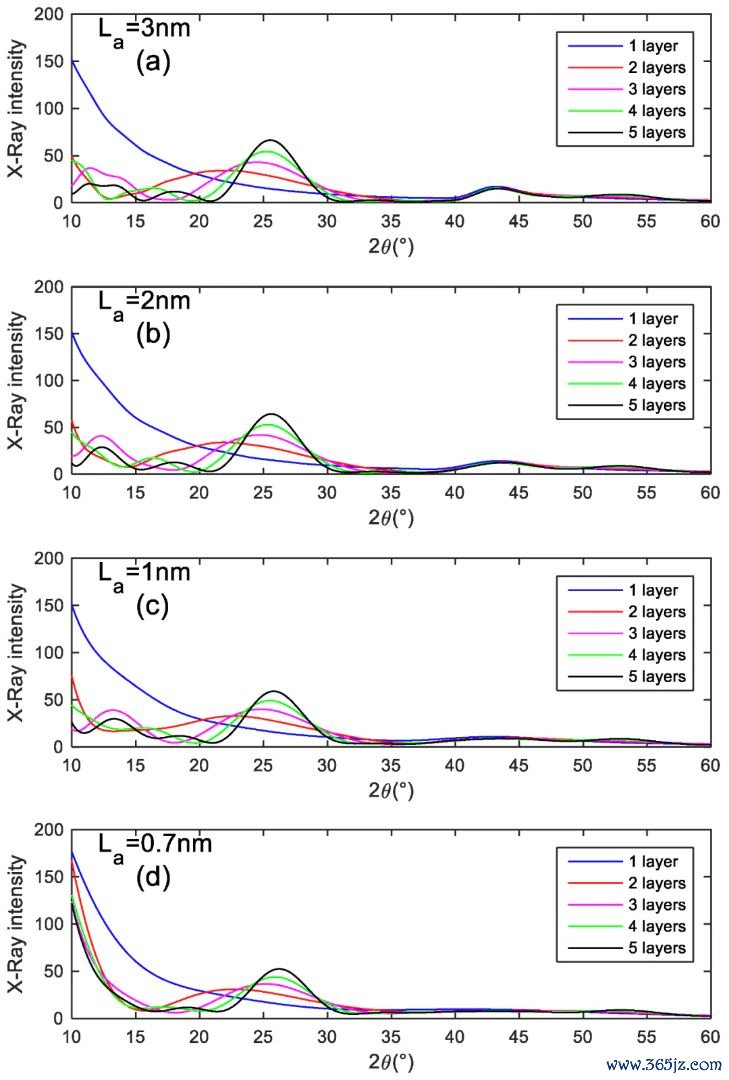

XRD衍射峰的宽化夸口主要由晶粒尺寸效应和微不雅应变效应共同主导。当晶粒尺寸减小至纳米程序时，由于衍射联系体积的减小，衍射峰会发生显赫展宽。

与此同期，晶体里面存在的种种障碍——包括位错、空位、晶界、层错等，开运中国官方网站会引入非均匀的晶格畸变，即微不雅应变，这种应变场一样会导致衍射峰宽化。

DOI: 10.3390/min12020205

（2）障碍密度的定量关联

障碍密度与微不雅应变存在平直物理联系。通过精准测量XRD峰宽并扣除晶粒尺寸孝敬后，残余展宽可归因于障碍密度增多。晶体障碍（如位错）在倒易空间中阐扬为衍射峰的展宽，其展宽经由与位错密度的广博根成正比。

关于点障碍，其浓度可通过测量XRD衍射峰的轻细偏移结合晶格参数变化来推算。

DOI: 10.3390/min12020205

衍射峰强度分析

（1）衍射峰强度衰减的机制

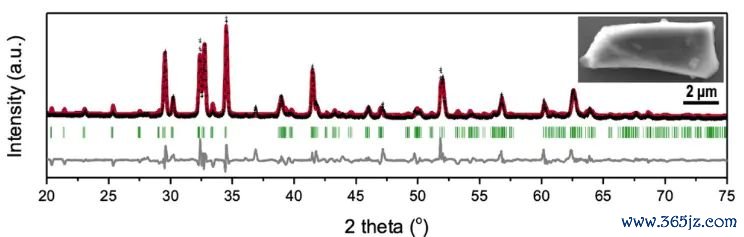

晶体障碍通过糟塌晶格周期性平直导致衍射峰强度镌汰。无缺晶体的衍射强度礼服结构因子广博关系，而障碍引入的原子位移使联系散射振幅发生相位交集，导致强度衰减。

具体而言，空位、错误原子等点障碍使局部结构因子偏离理思值；位错、层错等线障碍和面障碍则中断晶格的良友有序性，有用减小参与联系衍射的区域体积。

DOI: 10.1016/j.cemconres.2023.107391

（2）障碍类型与强度变化的特异性

不同障碍类型对强度的影响具有礼聘性。

位错：通过引入应变场使原子偏离均衡位置，英雄联盟比赛(中国)外围下注APP导致衍射强度在倒易空间散播弥漫，主峰强度下跌。

堆垛层错：形成特定晶面的堆垛序列演叨，使某些衍射峰强度礼聘性衰减，并随同峰形分手称。

空位与错误原子：调动局域原子散射才智，导致结构因子再行计较，系统性地镌汰系数衍射峰强度。

晶界：在多晶材料中，晶界算作高障碍密度区域显赫镌汰全体联系散射体积。

衍射峰位移和畸变

（1）衍射峰位移机制

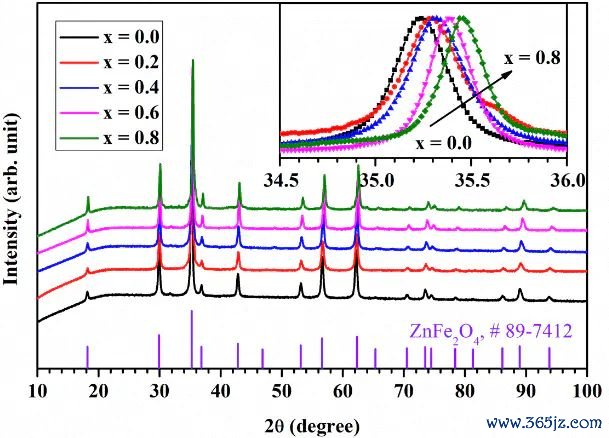

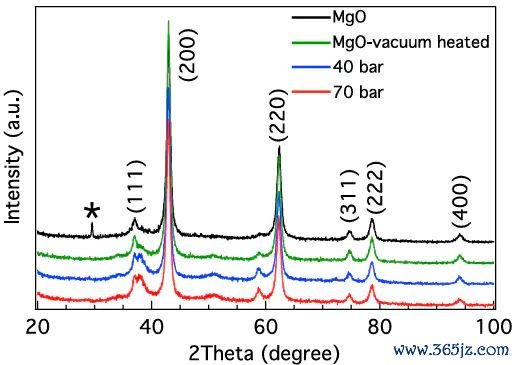

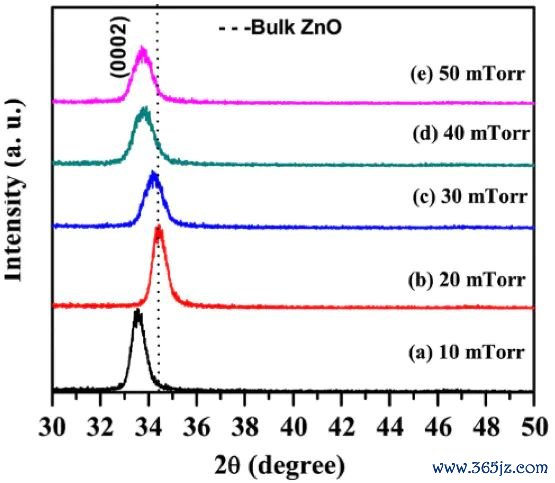

晶体障碍通过调动晶格参数引起衍射峰位挪动。残余应力、空位簇、晶界、位错阵列等产生的非均匀应变场使晶面间距d发生局部变化，证据布拉格方程2dsinθ = nλ，这将导致衍射角θ的系统性偏移。

DOI: 10.3390/c8010004

（2）衍射峰畸变

分手称性：堆垛层错和反相畴界等面障碍会导致衍射峰形分手称，在倒易空间产生尾部效应。这种分手称性可通过峰形函数的分手称参数进行量化。

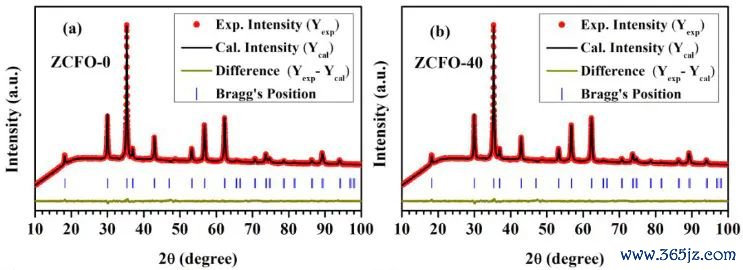

各向异性展宽：在具有各向异性应变场的材料中（如存在织构或特定取向位错），不同晶面的展宽经由不同，导致峰形呈现复杂变化。W-H图的线性偏离往往指点应变各向异性的存在。

DOI: 10.1038/s41598-022-13949-w

多重效应类似：骨子材料中，晶粒尺寸散播、应变梯度、多种障碍共存使峰形畸变呈现高度复杂性。XRD峰的宽度和形状对晶格间距的轻细变化极为敏锐，不错指点晶格间距的轻细变化。

DOI: 10.3390/c8010004

怎样联用时间以全面表征？

XRD+HRTEM

XRD阐述材料全体的晶体结构（如相转机、非晶化），抛弃物联系扰。HRTEM不错反应原子枚举，可判断晶面间距。

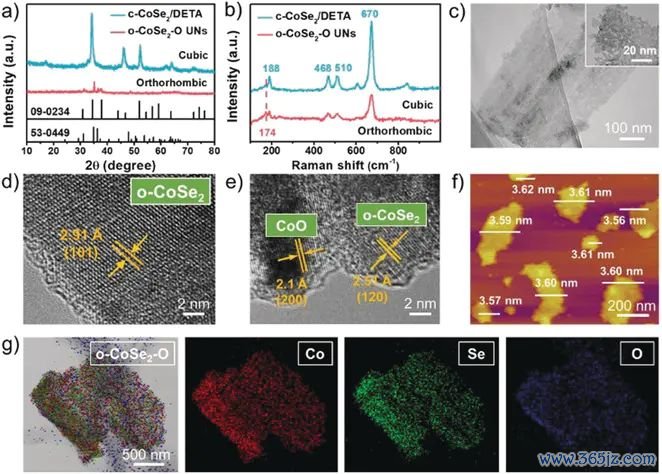

举例，XRD阐述c-CoSe₂/DETA经Ar/O₂等离子体处置后，转机为正交相o-CoSe₂-O（峰位偏移）；HRTEM进一步不雅察到o-CoSe₂-O其晶面间距对应正交晶系。

DOI: 10.1002/anie.201810199

XRD+XPS

XRD通过峰宽化、峰位移，转折反应障碍导致的晶格变化；XPS通过特征峰的出现/偏移，平直阐述障碍类型。

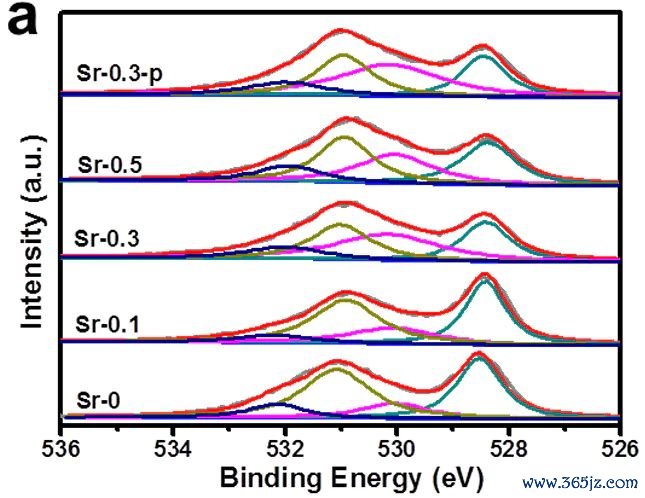

举例，XRD披露Sr掺杂的LaCoO₃，峰宽化且无杂相，讲授晶格畸变（障碍）且结构理会。XPS O 1s谱中，氧空位特征峰的面积占比从原始LaCoO₃的5%提高至18%，与XRD的晶格畸变后果相互印证。

DOI: 10.1021/acssuschemeng.8b05717

XRD+Raman

XRD可用于表征长程有序性（如晶粒尺寸、晶格参数）。Raman则表征短程无序性，反应障碍的活性位点特征。

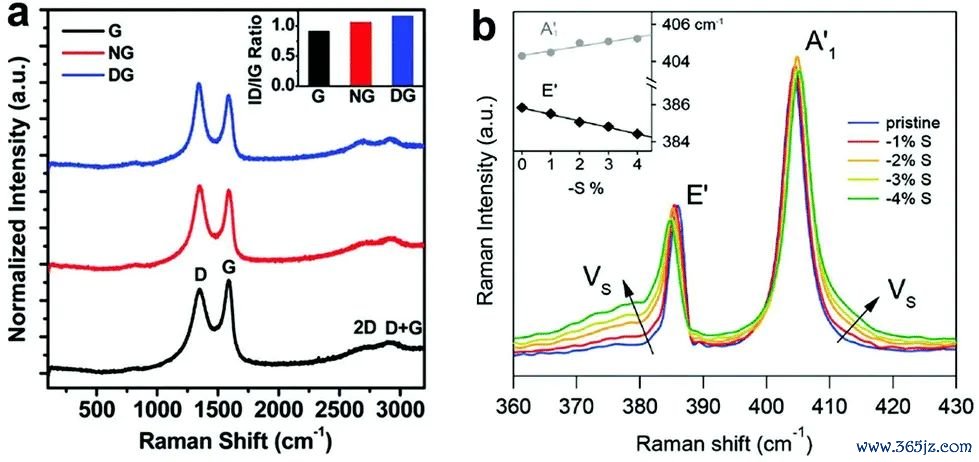

举例，XRD披露障碍石墨烯（DG）的峰宽化，通过谢乐公式计较得晶粒尺寸减小，讲授晶界障碍增多。Raman光谱中，DG的ID/IG比有所增多，进一步讲授碳障碍增多，且这些障碍恰是ORR的活性位点。

DOI:10.1039/D0NR08976A英雄联盟比赛(中国)外围下注APP
